Orange Pumps
Spare Parts

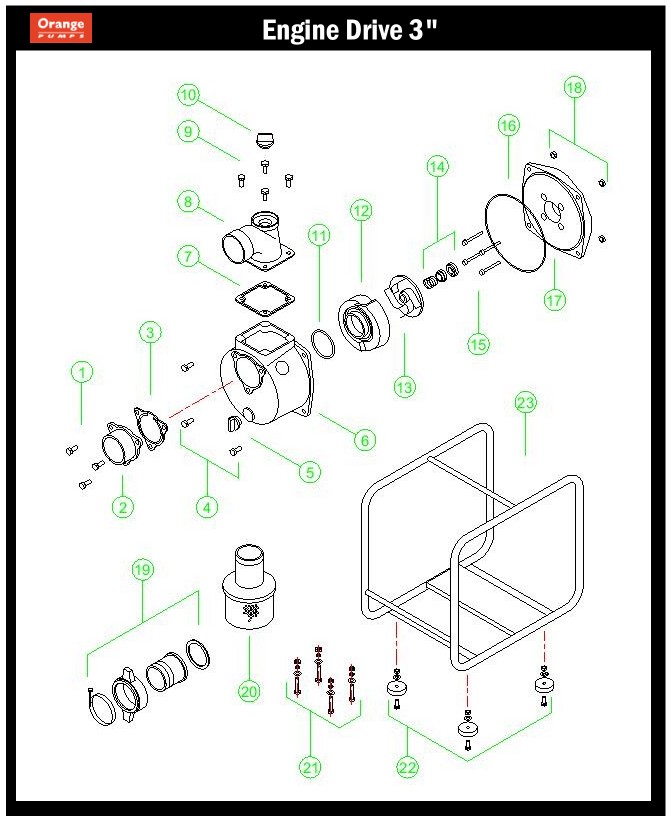

3" Engine Drive
Part Numbers for Orange Pumps
| Item No. | Part Description | WP30 Part No. | WP30S Part No. |
|---|---|---|---|
| 1 | Screw, Set, M10x25, & Washer Assy, MS, (set of 3) | 203061 | 203061 |
| 2 | Suction Flange | 203056 | 203056 |
| 3 | Valve, Clacker | 03057 | 03057 |
| 4 | Bolt, M10 x 50, SS, (set of 4) | ||
| 4 | Screw, Set, M10x30, & Washer Assy, MS, (set of 4) | 203062 | |
| 5 | Plug, & O'ring, Drain | 203050 | 203050 |
| 6 | Casing | 203051 | 203051 |
| 7 | Gasket, Discharge Flange | 203058 | 203058 |
| 8 | Discharge Flange | 203059 | 203059 |
| 9 | Screw, Set, M10x30, & Washer Assy, MS, (set of 4) | 203062 | 203062 |
| 10 | Plug, & O'ring, Priming | 100261 | 100261 |
| 11 | O'ring, Diffuser-Casing | 201336 | 201336 |
| 12 | Diffuser | 203052 | 203052 |
| 13 | Impeller | 103201 | |
| 14 | Seal, Mechanical | 200099 | |
| 14 | Seal, Mechanical, Viton | V200099 | |
| 15 | Bolt, 5/16" UNF x 1 1/2", & O'ring, (set of 4) | 101851 | |
| 15 | Bolt, 5/16"UNF x 2", with Washer, (set of 4) | ||
| 16 | O'ring, Casing | 201268 | 201268 |
| 17 | Yoke | 103210 | |
| 18 | Nut, M10, S/S, (set of 4) | 202002 | |
| 19 | Tail, & Nut Assy, 3" (with clamp & gasket) | 203060 | 203060 |
| 20 | Strainer, Suction | ||
| 21 | Screw, Set, & Washer Assy, (set of 4) | ||
| 22 | Pad & Screw Assy, Roll Frame, (set of 4) | ||
| 23 | Frame, Roll, WP | ||
| Engine, 3/4", 6.5Hp Petrol | |||
| Engine, 3/4", 4.8Hp Petrol | |||
